La gamme métallique HTK de fours à haute température de Carbolite Gero se compose de chauffeurs métalliques en molybdène ou en tungstène.

La série HTK, fabriquée en métal, est proposée dans quatre tailles différentes. Les plus petits HTK, d'une capacité de 8 et 25 litres, sont généralement utilisés dans les laboratoires pour la recherche et le développement. Les fours plus grands, de 80 et 120 litres, sont généralement utilisés comme installations pilotes ou pour la production en série. Ces fours sont équipés d'une porte frontale qui permet un chargement et un déchargement faciles.

Les fours métalliques sont fabriqués en tungstène (HTK W) ou en molybdène (HTK MO), ce qui permet d'obtenir la plus grande pureté possible de l'atmosphère protectrice et du vide final. Une mise à niveau du vide poussé est disponible sur demande. Les gaz les plus couramment utilisés sont l'azote, l'argon, l'hydrogène et leurs mélanges.

Les éléments chauffants et les isolants de la série HTK sont soit en tungstène (HTK W), soit en molybdène (HTK MO). Une cornue peut être utilisée pour guider le flux de gaz, notamment pour les applications de déliantage ou pour améliorer l'uniformité de la température. La température maximale de HTK W est de 2200 °C, celle de HTK MO de 1600 °C.

Vidéo produit: Four à chambre, isolation métallique - HTK

Exemples d´applications

atmosphère sans carbone, moulage par injection de métal (MIM), métallisation, frittage, déliantage thermique, pyrolyse, synthèse, recuit, tempérage  ;

Vue d'ensemble

Type de four Volume utilisable Temp Max Nombre de zones chauffées Option de débouclage
HTK 8 MO/W 8 1600 °C / 2200 °C 1 Torche/ piège à condensats
HTK 25 MO/W 25 1600 °C / 2200 °C 1 Torche/ piège à condensats
HTK 80 MO 80 1600 °C 4 Torche/ piège à condensats
HTK 120 MO 120 1450 °C 4 Torche/ piège à condensats

* Les valeurs affichées se réfèrent à une disposition typique de cornue. La disposition spécifique peut être adaptée aux exigences du client.

Four à chambre, isolation métallique - HTK Explication des étapes de déliantage et de frittage du four HTK-MIM-3

Le programme de four HTK-MIM-3 permet le déliantage et le frittage des composants MIM en deux étapes. La progression du programme est indiquée dans le diagramme ci-dessous et les paramètres importants tels que la pression, le débit de gaz et le type de gaz sont enregistrés. L'étape de déliantage utilise une pression partielle et un débit élevé d'azote gazeux, tandis que l'étape de frittage se concentre sur l'uniformité de la température, ce qui permet d'obtenir une densité constante des pièces MIM.

Four à chambre, isolation métallique - HTK Vue intérieure du four HTK

Construction HTK 8 - 80 :

  1. Eléments chauffants
  2. Cornue
  3. Écrans de rayonnement
  4. Thermoéléments
  5. Entrée de gaz
  6. Sortie de gaz
  7. Appareil de mesure du vide
  8. Cuve refroidie à l'eau
Exemple de coupe transversale d'un HTK 8 molybdène

Exemple de coupe transversale d'un HTK 8 molybdène

La cassette de chauffage HTK 120 est composée de :

  1. Eléments chauffants
  2. Écrans de rayonnement
  3. Entrée de gaz
  4. Sortie de gaz
Casette de chauffage du HTK 120, dessin CAD. La conception permet un entretien facile et une longue durée de vie.

Casette de chauffage du HTK 120, dessin CAD. La conception permet un entretien facile et une longue durée de vie.

Installation de postcombustion :

  1. Cornue
  2. Sortie de gaz
  3. Sortie de gaz chauffée
  4. Torche
  5. Robinet à boisseau sphérique


La torche assure une transformation contrôlée des gaz inflammables ou toxiques en gaz non inflammables.

Le piège à condensat a pour but d'éliminer efficacement le liant du four. Pour ce faire, le piège est refroidi pour condenser le liant, puis réchauffé pour évacuer le liant liquide.  ;

Postcombusteur
Postcombusteur
Piège à condensat
Piège à condensat

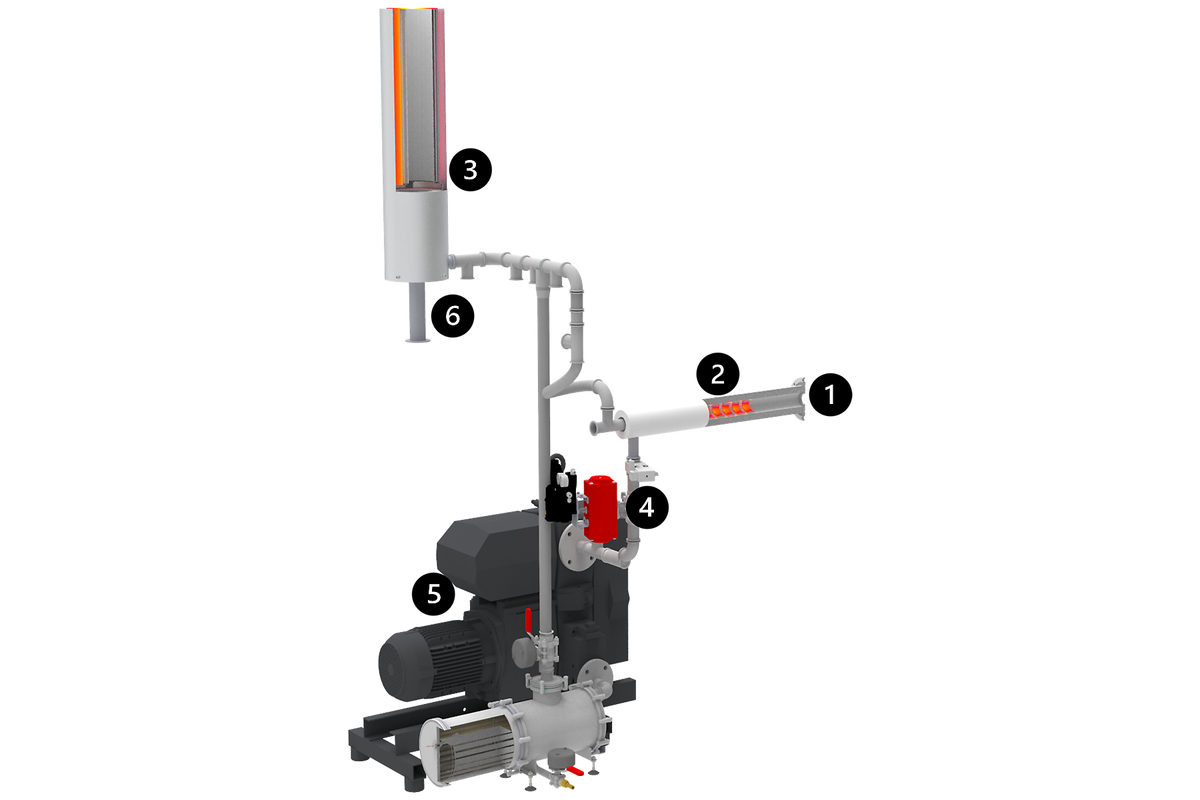

Installation de postcombustion :

  1. Sortie de gaz
  2. Sortie de gaz chauffée
  3. Torche
  4. Robinet à boisseau sphérique
  5. Pompe à huile neuve
  6. Condenseur à huile


Un réservoir de rinçage de sécurité autonome assure une sécurité totale pour les applications à l'hydrogène. Le four ne peut être démarré que si le réservoir est entièrement rempli. En cas d'erreur grave, comme une panne de courant, le four est inondé d'azote. La taille du réservoir dépend du volume du four.

Sortie de gaz chauffée et section de vide du HTK 120
Réservoir de rinçage sécurisé autonome

Sortie de gaz chauffée et section de vide du HTK 120

Réservoir de rinçage sécurisé autonome

Courbe de pompage

Measured under controlled laboratory conditions. Results may vary depending on process-specific variables, e.g. gas flow rates, vacuum levels, and sample material, size/density.

Taux de fuite

Measured under controlled laboratory conditions. Results may vary depending on process-specific variables, e.g. gas flow rates, vacuum levels, and sample material, size/density.

Coupe transversale d'une HTK 8 avec application de vide poussé. La turbopompe est reliée au minimum par une bride DN100.

  1. Turbopompe
  2. Vanne à vide
  3. Bride DN 100
Coupe transversale d'une HTK 8 avec application de vide poussé. La turbopompe est reliée au minimum par une bride DN100.
Dessin schématique d'une turbopompe

Mise à niveau du vide poussé

Dessin schématique d'une turbopompe

  • L'écran tactile convivial de 12 pouces offre un aperçu détaillé de l'état du four
  • Configuration d'un programme automatique.
  • Le logiciel intelligent est principalement utilisé pour les processus simples
  • Le fonctionnement entièrement automatique garantit une flexibilité maximale
  • Le préprogramme garantit que le four est évacué avant le traitement thermique afin d'assurer la sécurité en cas d'erreur
  • Le système est basé sur un automate programmable industriel standard de Siemens afin d'assurer une sécurité totale
.

  • Visualisation complète du four avec un écran tactile de 19 pouces, principalement pour les unités entièrement configurées ou l'utilisation d'hydrogène (>5%)
  • Configuration d'un programme automatique
  • Le logiciel automatique est utilisé pour les processus plus complexes et sous hydrogène
  • La version CC-IPC1900 comprend également un PC industriel avec un logiciel Windows standard
  • Le système est basé sur un automate programmable industriel standard Siemens F-SPS, afin de garantir une sécurité complète, même pour les applications sous hydrogène.
  • Le préprogramme assure un test de fuite entièrement automatique, effectué en surpression et sous vide
.

Taille du panneau12"
Nombre de programmes12
Exporter des données.csv
Accès à distanceOui
Clavier non
Télémaintenancenon
Changements en lignenon
MFCOui
RotameterOui
Sortie de gaz chaufféeOui
TurbopompeOui
Hydrogènenon
Pression partiellenon
Sliding TCOui
Taille du panneau19"
Nombre de programmes20
Exporter des données.csv
Accès à distanceAvec le logiciel Siemens
Clavier en option
Télémaintenanceen option
Changements en ligneOui
MFCOui
Rotameternon
Sortie de gaz chaufféeOui
TurbopompeOui
HydrogèneOui
Pression partielleOui
Sliding TCOui
HTK 8 MO/16-2G smart Volume utile 8 L, 1600 °C, argon, gaz de formation.
HTK 8 MO/16-2G smart Volume utile 8 L, 1600 °C, argon, gaz de formation.
HTK 25 W/22-1G automatique Volume utile 25 L, 2200 °C, argon.
HTK 25 W/22-1G automatique Volume utile 25 L, 2200 °C, argon.
HTK 80 MO/16-3G automatique, volume utile 80 L, 1600 °C, argon, azote et équipement hydrogène en option.
HTK 80 MO/16-3G automatique, volume utile 80 L, 1600 °C, argon, azote et équipement hydrogène en option.
HTK 120 MO/14-3G automatique, volume utile de 120 l, 1400 °C, argon, azote, hydrogène et option de pression partielle.
HTK 120 MO/14-3G automatique, volume utile de 120 l, 1400 °C, argon, azote, hydrogène et option de pression partielle.

Sous réserve de modifications techniques et d'erreurs
